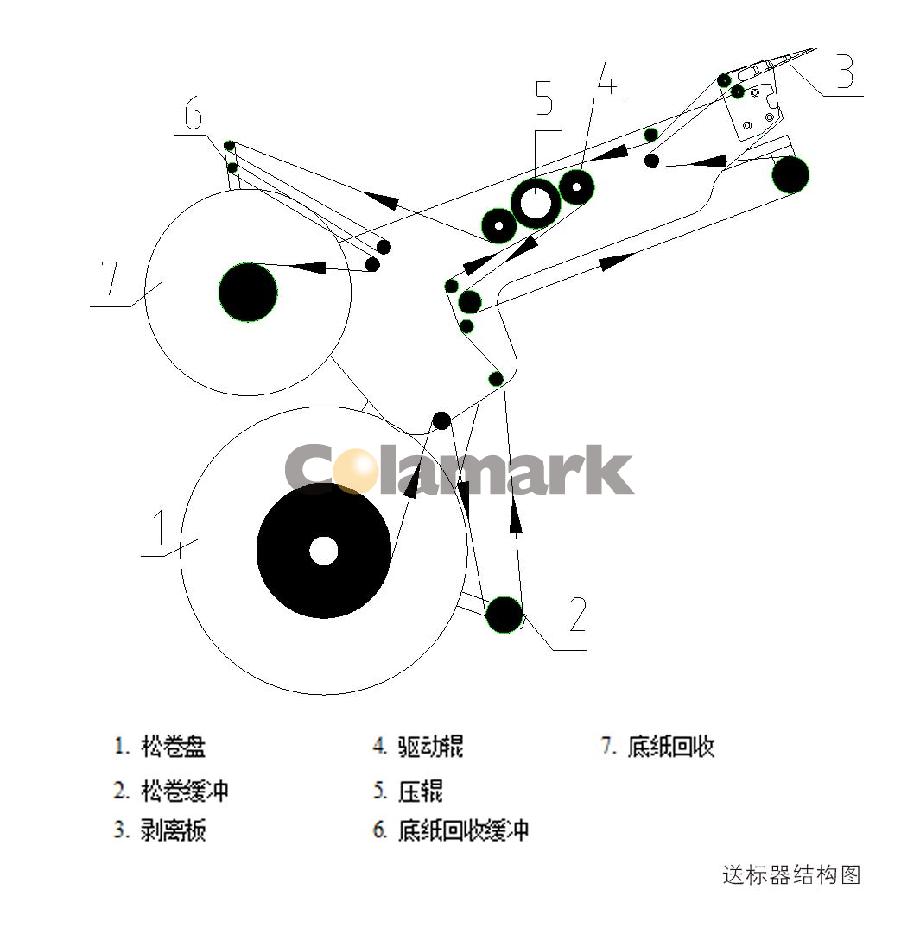

送標器負責提供標簽和回收底紙，用來完成貼標動作，是 貼標機的核心部件。主要由1. 松卷盤 4. 驅動輥 2. 松卷緩沖 5. 壓輥 3. 剝離板 6. 底紙回收 緩沖組成，如下圖。

工作原理

控制系統下發貼標脈沖信號到送標器的伺服電機，伺服電機驅動的驅動輥運轉，并帶動緊挨的壓輥運轉，使標簽紙被拉動，并拉動松卷器機構松卷放出標簽。 標簽繞過剝離板時被剝離，覆蓋到瓶子上，底紙則繞過驅動機構，由收卷輥收集。 當標簽檢測電眼檢測到標簽間隙時，控制系統控制標簽繼續走過設置的標簽位移長度后停止電機。若標簽卷上遺失標簽，則按照設置的標簽長度由控制系統轉 換為輸出脈沖數，在完成脈沖數后停止電機，完成一次送標動作。

• 松卷盤:供安裝標簽卷，并以一定范圍的張力供應標簽。
• 松卷緩沖組件:松卷盤通過標簽紙的拉動松卷，松卷到一定程度時，剎車皮帶產生阻力，阻止松卷盤在慣力作用下松卷過多，造成標簽松散。 擺桿和黑色輥形成緩沖裝置，使標簽紙始終保持一定的張力。
• 底紙回收:是一個旋轉軸配以夾緊叉，用以收集標簽剝離后的底紙。
• 驅動輥:由伺服電機驅動，以設定的速度拉動標簽底紙，其粗糙的表面配合壓輥提供足夠摩擦力驅動。
• 壓輥:壓輥是一對藍色的橡膠輪，將標簽紙和標簽底紙夾緊在驅動輥上，以產生足夠的摩擦力拉動標簽紙。通過扭捍可控制開合，以方便纏繞標簽。 壓輥采用浮動軸設計，能夠自我調節標簽紙走偏問題。
• 標簽剝離板:當標簽紙經過剝離板時，行程的大轉向使標簽被剝離。剝離板的大小尺寸可定制，以符合不同規格的標簽。
• 標簽用盡檢測:包括一片可鎖上的金屬片，用以壓緊標簽紙在背棍上。當驅動輥啟動并拉動標簽卷后，能夠煞停標簽紙的慣性移動，避免標簽紙松弛。 金屬片及背棍同時作為無標簽的感應器。當標簽用完或斷開時，金屬片會與背棍直接接觸，觸發感應電路并產生無標簽報警。

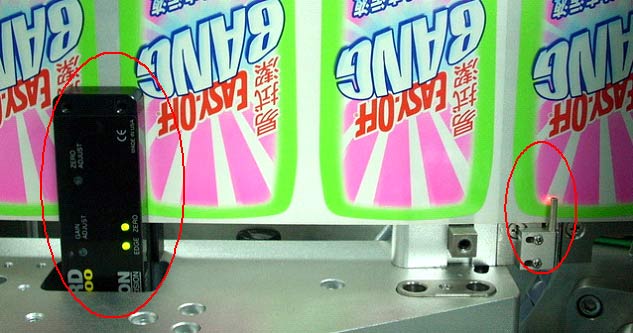

• 標簽電眼:標簽電眼安裝在剝離板旁，用以檢測標簽間隙。在標簽紙前進時，檢測到標簽間隙后，立即將觸發信號傳到控制系統，控制系統在標簽繼續前進 設置的位移長度后停止標簽紙。 有兩種類型的標簽電眼：? 1、透明標簽電眼（左）：檢測透明標簽。2、?普通標簽電眼（右）：檢測不透明標簽。

• 貼標觸發電眼：貼標觸發電眼檢測經過的瓶子，觸發后送標器送出標簽。
